OKM Gepard GPR 3D

Descrizione

Gepard GPR di OKM è un Ground Penetrating Radar molto flessibile e potente per il rilevamento di oggetti sotterranei come condutture, cavità, cavi, condotti, tunnel, bunker e fondazioni.

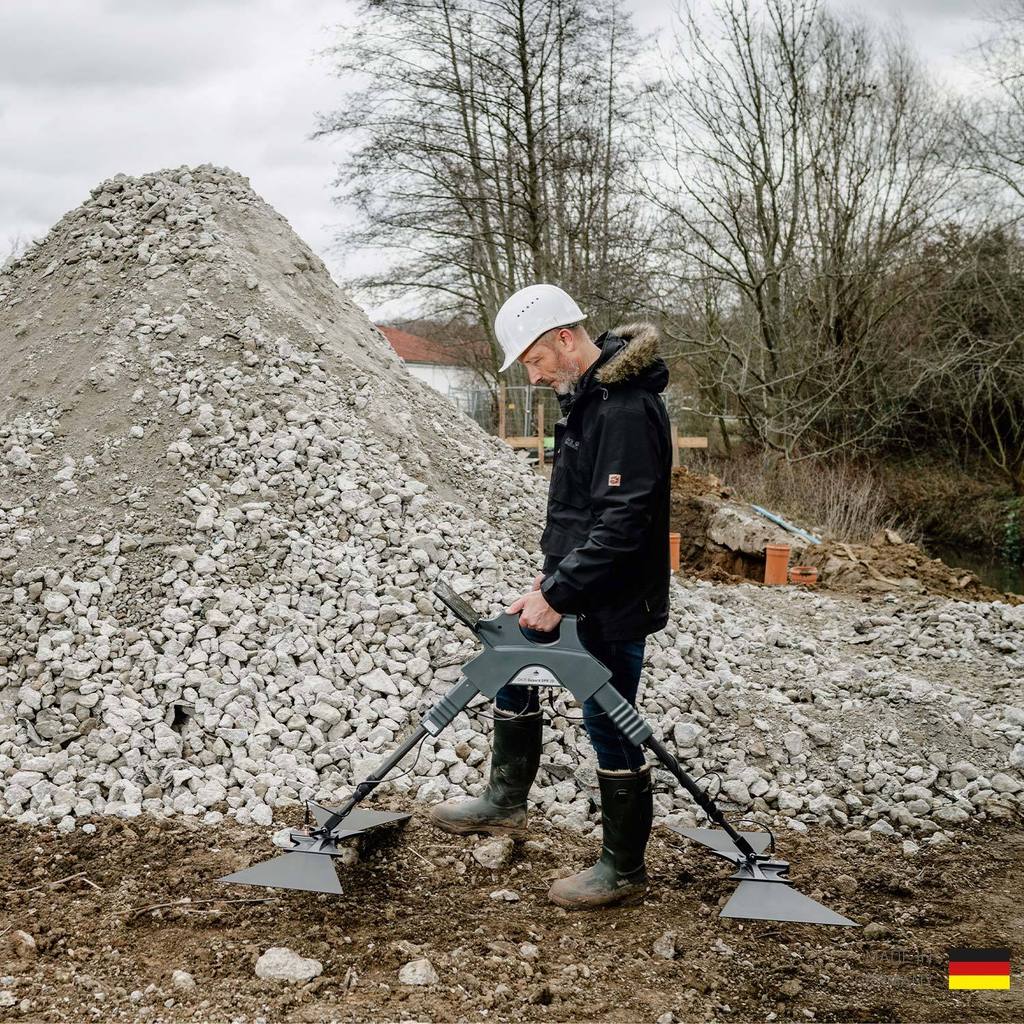

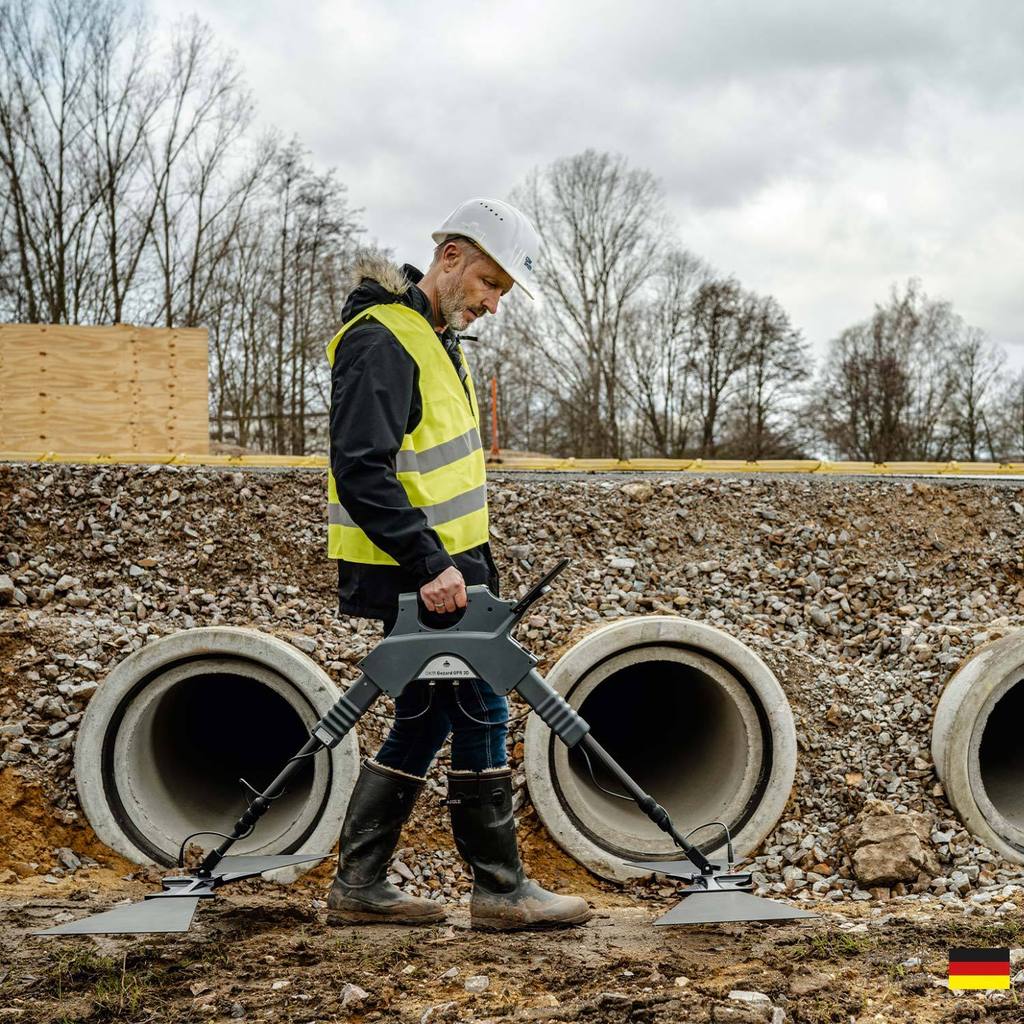

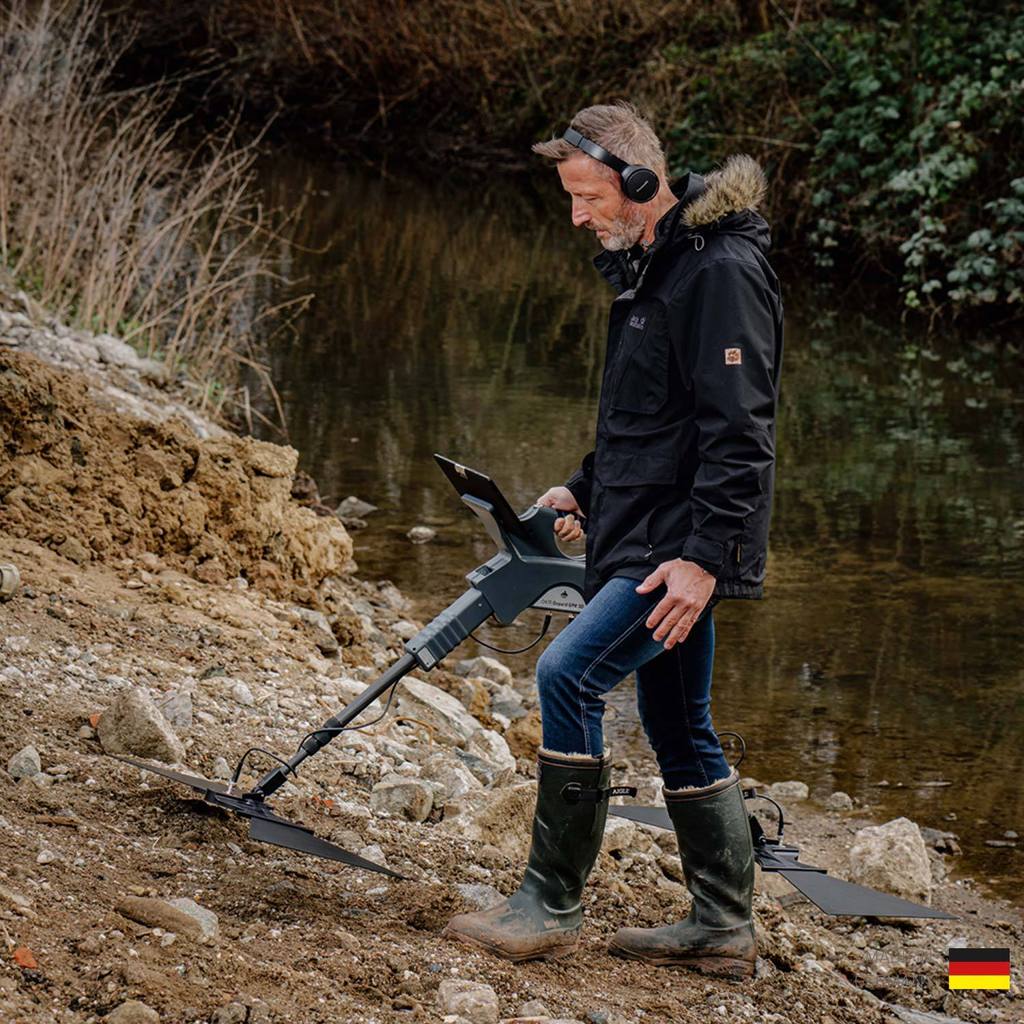

Il Gepard 3D Ground Penetrating Radar utilizza un sistema di trasmissione omnidirezionale non schermato per profondità massime fino a 40 metri (131 piedi). L’unità è agile e compatta può essere facilmente azionata da un singolo utente tramite Tablet PC Android. Esplorazioni dentro e intorno alla Chiesa dei Templari in Polonia. Recentemente, è stato effettuato uno scavo in Polonia con particolare attenzione alla ricerca di gallerie e volte intorno e nella chiesa dei Cavalieri Templari. Il RADAR (Radio Detection and Ranging) Gepard GPR 3D invia un segnale nel terreno e attende il riflesso o l’eco del segnale per rilevare anomalie sotto la superficie

Oggetti e strutture rilevabili

muri interrati, scantinati e rinforzi in calcestruzzo
cavità nascoste, tombe e sepolcri
livello dell’acqua e fiumi e falde acquifere sotterranee
condutture interrate, condotti e cablaggi
pozzi di riempimento, gallerie, trincee e rifugi
fosse settiche, scatole di distribuzione e tubi di drenaggio
tunnel segreti, bunker e rifugi
scrigni del tesoro sepolti, statue e nascondigli

Ottimizzazione dei rilievi a terra

Il radar a penetrazione terrestre Gepard utilizza una gamma di frequenze di trasmissione multipla a partire da 60 MHz fino a 300 MHz che è realizzata da antenne telescopiche regolabili. Supporta inoltre molte regolazioni automatiche per ottimizzare i rilievi a terra su specifici tipi di terreno, il che rende molto facile la gestione del radar di terra Gepard. Devi solo impostare la risoluzione della profondità e iniziare il rilevamento con il software Android

I dati misurati del radar che penetra nel terreno vengono immediatamente trasferiti al Tablet PC Android. Il software Android riceve i dati tramite WiFi e li visualizza direttamente sullo schermo. Il software offre la possibilità di integrare un segnale GPS o Google Maps, filtrando automaticamente e inserendo note per il successivo ricordo di specifici dettagli di scansione. Inoltre, l’opzione di filtraggio automatico migliora i risultati della scansione e aiuta a trovare più facilmente oggetti e strutture nascosti. Grazie al GPS integrato, tutte le posizioni di scansione possono essere memorizzate insieme ai dati di scansione.

Dotazione della fornitura:
1x unità di controllo
1x unità ricevente GPR con 2 antenne triangolari
1x unità trasmittente GPR con 2 antenne triangolari
2x albero telescopico
1x Tablet PC Android
1x custodia Pelican impermeabile e resistente agli urti
1x cuffie Bluetooth
1x adattatore di ricarica e alimentatore
1x adattatore da viaggio
1x Manuale dell’utente

Centralina

Dimensioni (H x L x P): 450 x 260 x 130 mm
Peso: ca. 1,6 kg
Tensione di ingresso (max.): 8,4 V CC / 1,0 A.
Temperatura di esercizio: –20 ° C – 55 ° C
Temperatura di stoccaggio: –25 ° C – 60 ° C
Impermeabile: no
Tempo di funzionamento: ca. 4 ore
Umidità dell’aria: 5% – 70%
Feedback: acustico, visivo
Tipo di protezione: IP 20
Tecnologia di trasmissione dati: WiFi, 2,4 GHz
Gamma di frequenza di trasmissione: 60-300 MHz
Regolazioni di temporizzazione / campionamento: 4 livelli
Misurazioni del ciclo completo: 9 al secondo

Asta telescopica

Dimensioni (A x L x P): 70 x 60 x 590–1630 mm
Peso: 0,80 kg
Temperatura di esercizio: –20 ° C – 55 ° C
Temperatura di stoccaggio: –25 ° C – 60 ° C
Impermeabile: no
Umidità dell’aria: 5% – 70%
Tipo di protezione: IP 20
Batteria interna: 7,26 V / 2600 mAh

Antenna triangolare (non schermata)

Dimensioni (H x L x P): 1010 x 330 x 50 mm
Peso: 1,50 kg
Temperatura di esercizio: –20 ° C – 55 ° C
Temperatura di stoccaggio: –25 ° C – 60 ° C
Impermeabile: no
Umidità dell’aria: 5% – 70%
Tipo di protezione: IP 20
I dati tecnici sono valori medi. Sono possibili piccole deviazioni durante il funzionamento.
